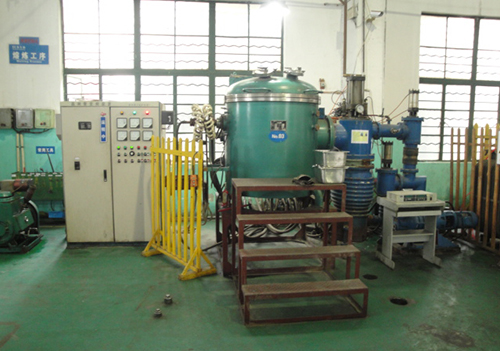

真空感应熔炼炉是冶金、航空航天、新材料等领域用于金属熔炼、提纯及合金制备的关键设备，其安装质量直接决定设备运行稳定性、熔炼效率及产品品质。安装过程需满足场地、电源、真空系统、冷却系统、安全防护及环境等多维度条件，以下详细阐述：

一、场地条件

空间与布局：设备由炉体、控制柜、真空机组、冷却系统等组成，需预留足够空间容纳各组件，并保证操作通道及维护空间。

地面承重：设备总重量通常达数吨至数十吨，需浇筑混凝土基础，强度等级不低于C30，厚度根据设备重量计算，基础表面平整度误差≤±2mm/m，避免设备倾斜影响运行精度。

地面平整度：基础需水平，使用水平仪检测，确保炉体安装后垂直偏差≤0.1%，防止熔炼过程中金属液溢出或设备磨损。

二、电源条件

供电容量：设备需大功率三相交流电，供电容量需比额定功率高20%以上，避免过载导致电压波动。

线路配置：采用铜芯电缆，截面积按电流计算，并设置专用配电箱，配备过载、短路保护装置及漏电保护器。

电压稳定性：建议安装稳压电源，防止电压波动影响感应加热效率及熔炼质量。

三、真空系统条件

真空机组安装：真空泵组需远离振动源，放置在通风良好区域，避免高温环境影响泵的寿命。管道采用不锈钢材质，接口用氟橡胶密封圈密封，管道走向避免死角，便于清洁和检漏。

真空性能测试：安装后需进行真空度检测，确保真空度达到设备要求，真空泄漏率≤1Pa·L/s。同时，真空泵需配备冷却系统，保证连续运行时温度≤80℃。

辅助装置：需安装真空计、电磁阀等监控设备，实时监测真空度变化，确保熔炼过程中真空环境稳定。

四、冷却系统条件

水源与水质：冷却系统需充足的工业纯水，避免结垢堵塞管道。进水温度≤30℃，出水温度≤50℃，防止线圈或真空室过热。

流量与压力：循环水泵流量、压力需符合设备要求，并设置备用泵及水位、温度报警装置，防止停水或超温导致设备损坏。

管道清洁：管道安装前需酸洗、钝化处理，去除杂质，避免堵塞冷却通道。管道连接处需密封，防止漏水影响设备安全。

五、安全防护条件

电气安全：设备外壳可靠接地，电气系统绝缘电阻≥1MΩ，避免触电风险。控制柜需设置防雨、防尘措施，防止电气元件受潮。

高温防护：熔炼区域安装防护栏，操作人员配备耐高温手套、护目镜等装备。炉体周围禁止堆放易燃物，配备干粉灭火器等消防设施。

真空安全：真空室设置防爆阀，防止内部压力突变引发爆炸。安装紧急停止按钮，便于突发情况快速停机。

六、环境条件

温湿度控制：设备运行环境温度5-40℃，相对湿度≤80%，避免电气元件受潮或腐蚀。

防尘与防腐蚀：场地需清洁，避免灰尘进入真空系统或电气柜。周围无腐蚀性气体，防止设备部件氧化。

振动控制：远离强烈振动源，防止设备精度下降或部件松动。

七、安装后调试

安装完成后需进行调试：真空系统抽气测试、冷却系统循环测试、感应加热空载测试。调试合格后，对操作人员进行培训，掌握设备操作及应急处理流程。
